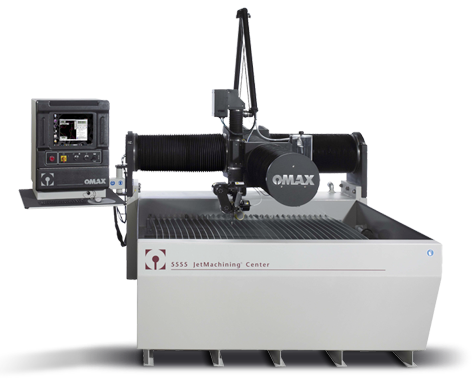

Dimensions de la machine
- Encombrement: 8 000 x 3 000 mm
- Poids: 2 854 kg, poids opérationnel: (avec de l’eau dans le réservoir) 5 897 kg (sans compter les boues)
- Hauteur: 3 000 mm
Enveloppe de travail
- Dimension maximum usinable: 1 000 mm x 1 200 mm
- Hauteur de pièce Max: 100 mm en fonction du type de matériaux
- Format de la tôle maximum: 1 700 mm x 1 200 mm
- Lattes de soutien du matériaux: acier galvanisé
- Charge maximale supportée: 500 kg/M2
Système de commande informatique
- Matériel: PC
- Logiciel de commande: Le système de CAO/FAO OMAX intégré travaille directement à partir de fichiers .DXF
Description du dispositif d’entraînement
- Boucle fermée, entraînement numérique
- Servomoteurs brushless
- Vis à billes précontraintes sans jeu et rails de précisions renforcés sur l’axe Y
- Rails de guidage de précision renforcés
- Poutre cantilever d’axe Y sur pont d’axe X
Précision du mouvement à 21° C
- Authentifié par et certifié par test Dynamic Renishaw Ballbar (ISO 230-4)
- Précision de positionnement : ±0.025mm
- Répétabilité : ±0.033 mm
- Orthogonalité des axes : 0.17 mm
- Rectitude des axes : 0.25 mm/m
- Jeu AV/AR : 0.018 mm max.
Vitesse
- 4 572 mm/min
Exigences électriques
- 3 phases + neutre 380-480 VCA, 50 Hz
Pompe
- 30 cv; 4 100 bar
Niveau sonore
- ~ 80 décibels en découpe immergée
Options
- Tête de découpe 5 axes automatique 0 à 60°
- Tête de découpe MAXJET 5i (canon Ø 1.06 mm)
- Tête de découpe MiniJet MAXJET® 5i (canon Ø 0.51 mm)
- Tête de découpe de précision MAXJET® 5 eau pure (canon Ø 0.35 mm)
- Laser finder (aide au positionnement)
- Réservoir d’alimentation d’abrasif de 250 kg
- Système de pompage des boues
- Suiveur de profil A-Jet
- Tête de perçage en axe Z
Année: 2015
